耐腐蝕高速電動針閥（電控針型閥）
High Speed Motorized Needle Valve (Electric Control Needle Valve)
一、簡介
用于流量調節的NCNV系列數控電動針閥將步進電機的精度和可重復性優勢與針閥的線性和分辨率相結合，其結果是具有小于2%滯后、2%線性、1%重復性和0.2%分辨率的可調流量控制，使這些電動閥門成為醫療、生命科學和高級自動化應用中一致、高性能氣體傳輸和控制的理想選擇，是目前常用電磁比例閥的升級產品。與依陽公司VPC2021系列真空壓力控制器相結合，可構成快速準確的閉環控制系統。
二、特點和優勢
（1）多規格節流面積：從低流量的直徑0.9mm（0~50L/min氣體）到高流量的直徑4.10mm（0到660 L/min氣體）的多種規格針閥節流面積，可滿足不同的應用需要。
（2）高度線性：線性度小于2%，簡化了查表或外部控制硬件和軟件配套，簡化了命令輸入和流量輸出之間關系。
（3）高重復性：通過每次達到0.1%的相同流量，NCNV系列電動針閥可提供長期穩定的一致性。
（4）寬壓力范圍：通過5或7bar巴的真空，取決于孔的大小，入口環境可覆蓋寬泛的壓力范圍。電機的剛度和功率確保閥門在相同的輸入指令下打開，與壓力無關。
（5）低遲滯：小于2%的遲滯使積分和編程變得簡單，在增加和減少達到設定點時能提供一致的流量。
（6）高分辨率：0.2%的分辨率允許電動針閥根據調節指令的微小變化進行最小流量調整，提供出色的可控性。
（7）快速響應：整個行程時間小于1秒，可提供及時快速的流量調節和控制。
（8）耐腐蝕性：閥體采用不銹鋼，密封件采用FFKM全氟醚橡膠，超強耐腐蝕性，可用于各種腐蝕性氣體和液體。

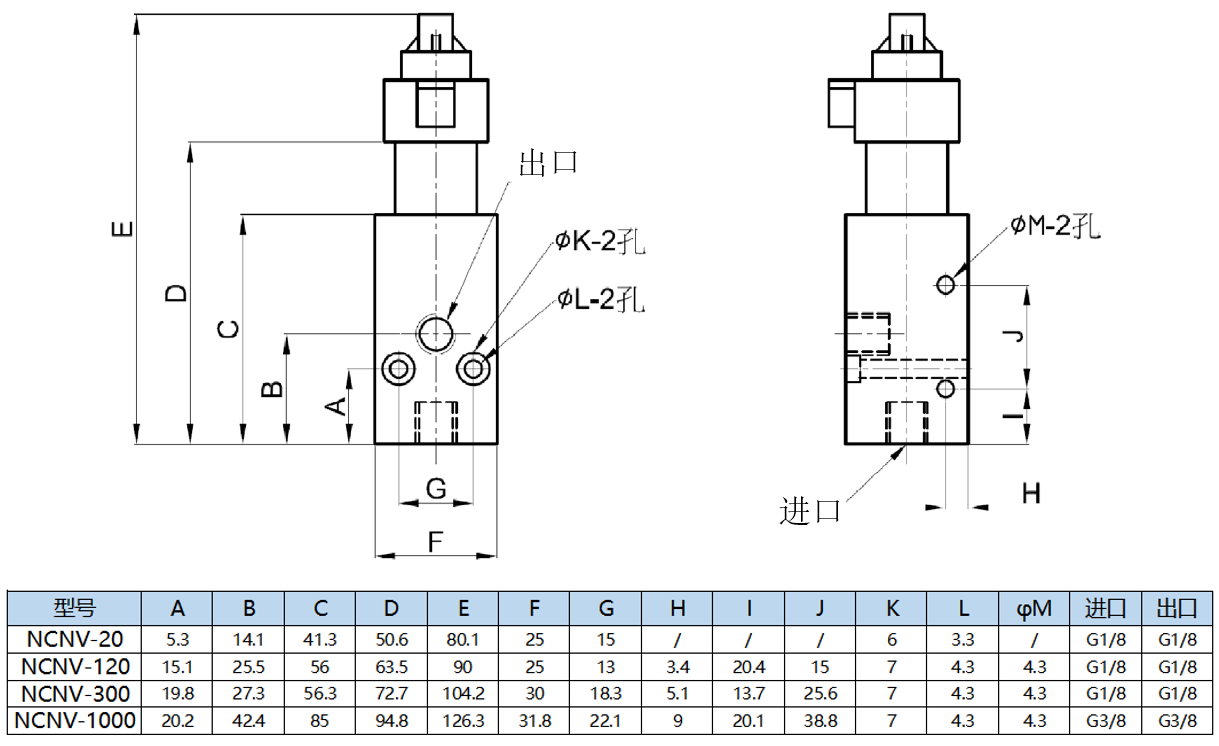

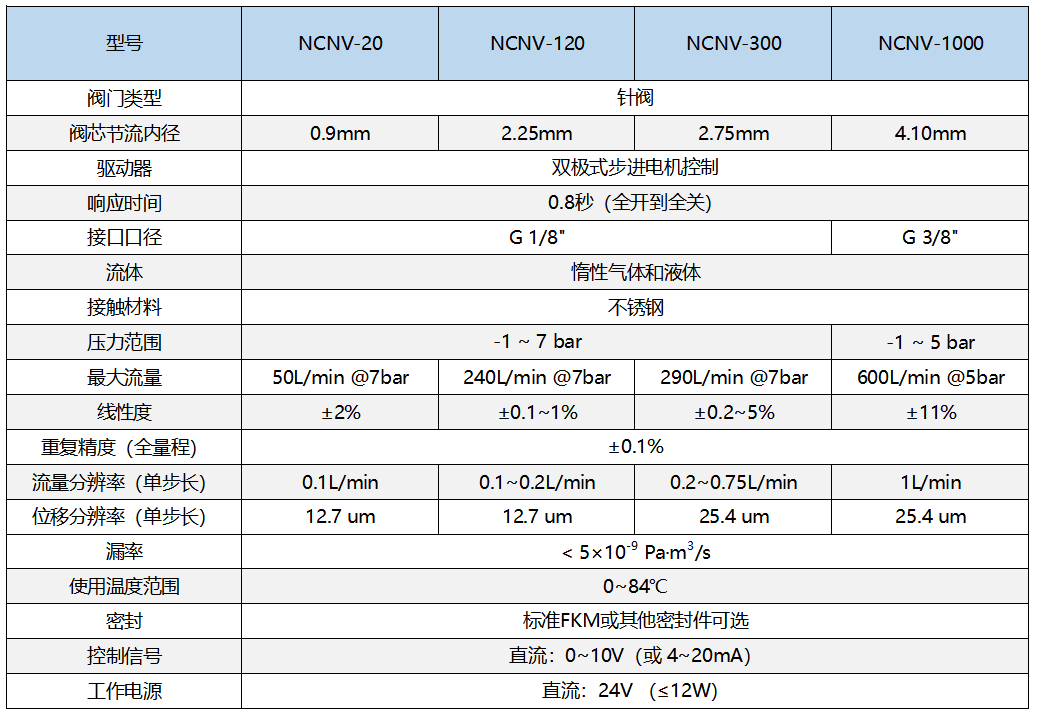

三、技術指標和尺寸
四、驅動模塊附件

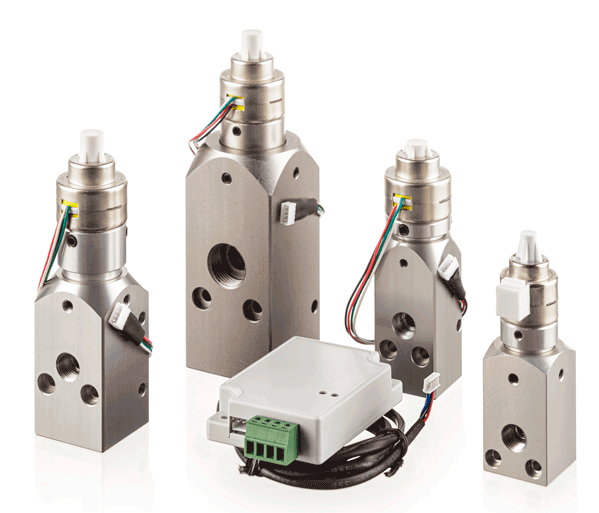

NCNV 系列數控電動針閥配備了一個步進電機驅動電路模塊，以提供了所需電源和控制信號，並以將直流信號轉換為雙極步進電機的步進控制，同時也可提供 RS485 串口通訊的直接控制。
